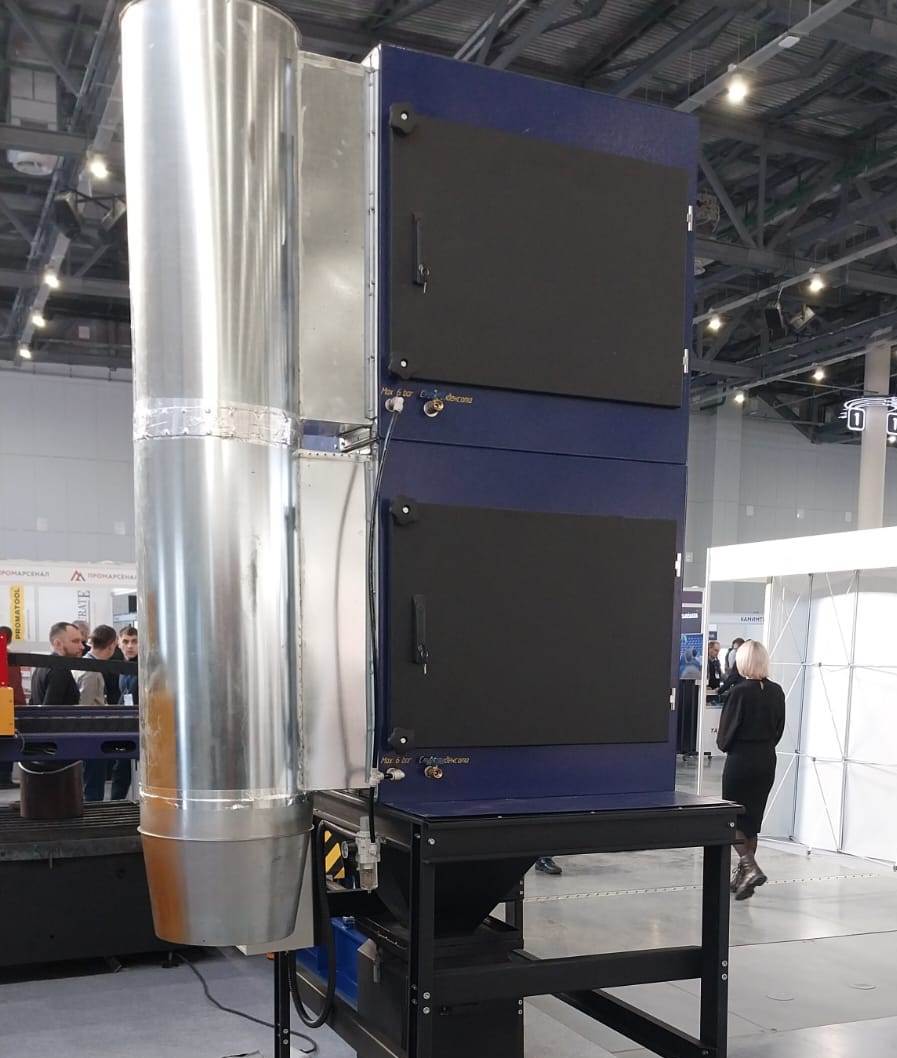

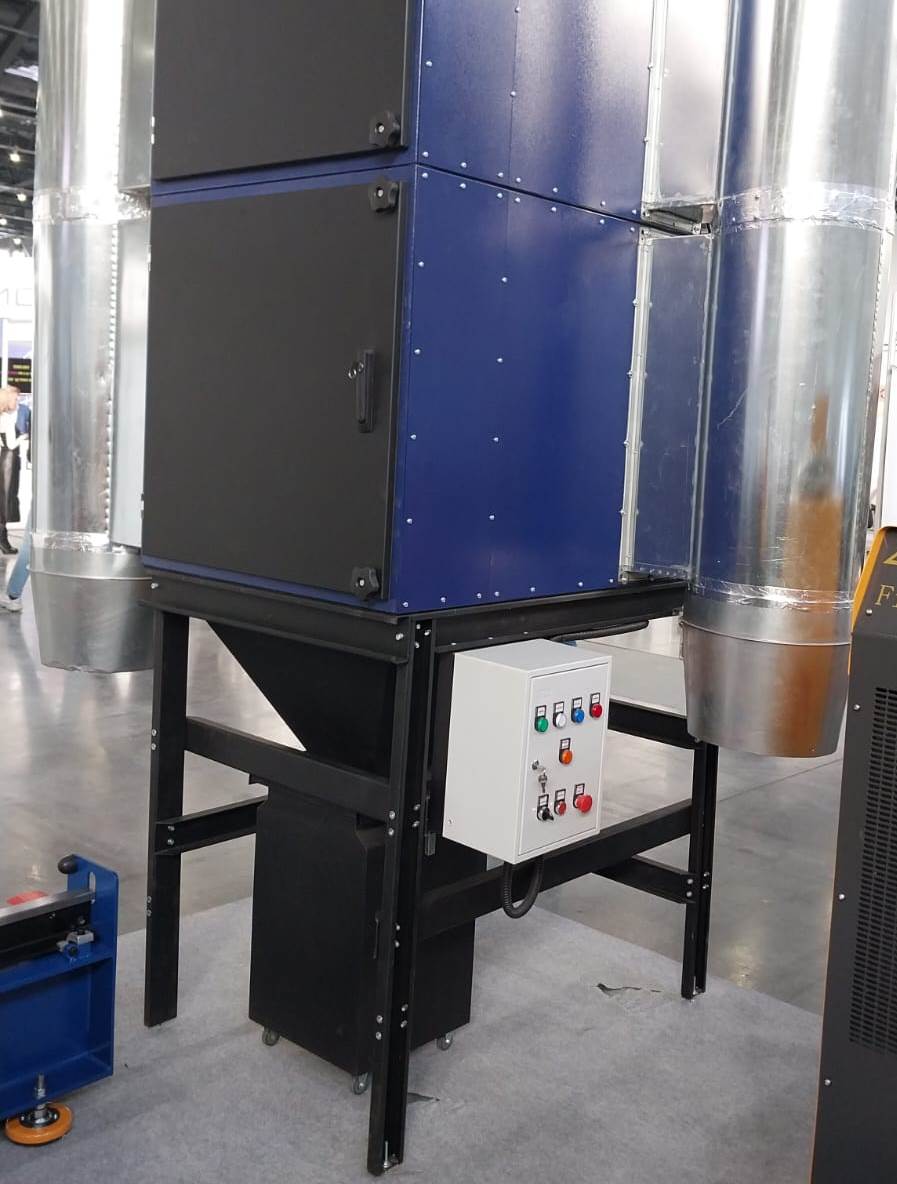

Модульная фильтровентиляционная установка (ФВУ-08)

Модульные ФВУ специально разработаны для очистки воздуха от аэрозолей плазменной, лазерной, газовой резки и сварки металлов, а также от различных типов неслипающейся, невзрывоопасной пыли и возгонов.

Фильтровентиляционные установки предназначены для промышленной эксплуатации на предприятиях машиностроительной, металлообрабатывающей, металлургической, химической, горнодобывающей, электронной, пищевой, фармацевтической и других отраслей промышленности. ФВУ могут применяться в цехах промышленных предприятий для отвода пыли, грязи и продуктов горения.

В зависимости от потребности Вашего производства, комплектация установки возможна в стандартном исполнении (4, 6 или 8 фильтровальных элементов), либо под индивидуальное задание.


Конструкция

ФВУ имеют модульную конструкцию. Модули фильтра представляют собой стальные корпуса, рассчитанные на размещение фильтровальных элементов. Модули могут соединяться в горизонтальном направлении, что позволяет наращивать фильтр в высоту и составлять фильтровальную установку требуемой производительности.

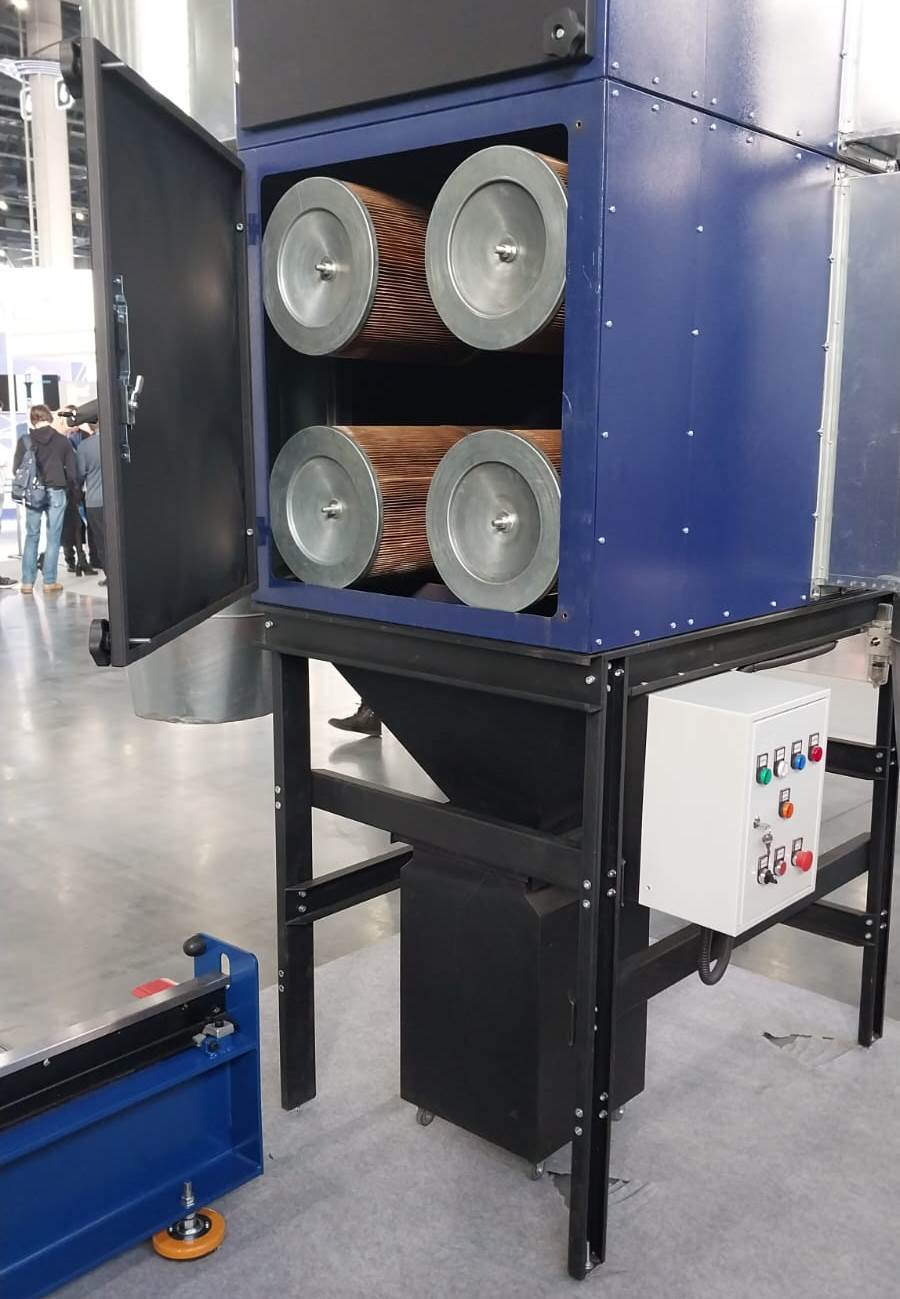

Цилиндрические фильтровальные элементы имеют гофрированную поверхность, что обеспечивает оптимальное соотношение габаритных размеров и площади фильтрации.
Конструкция патрубков для подсоединения к вентиляционной сети позволяет устанавливать их на левой, правой сторонах либо верхней плоскости корпуса. Благодаря чему упрощён монтаж воздуховодов и увеличено количество вариантов подвода сети к фильтру.


Регенерация картриджей осуществляется за счёт встряхивания импульсом сжатого воздуха. Для повышения эффективности встряхивания и для снижения расхода сжатого воздуха внутри каждого картриджа устанавливается вставка рассекатель.
Комплект подключения пневматики позволяет облегчить монтаж, запуск в эксплуатацию и обслуживание ФВУ. Комплекты составлены для всех конфигураций ФВУ и включают в себя: необходимый набор фитингов с быстроразъёмными соединениями, нейлоновую трубку соответствующей длины, отводы, тройники.

В НАЛИЧИИ
ЦЕНА: от 550.000руб.*

*в зависимости от комплектации


Основные технические данные и характеристики

*Если в обслуживаемом технологическом процессе начальная концентрация пыли превышает 2 г/м³, то целесообразно перед фильтром устанавливать устройства предварительной очистки воздуха.
Наименование параметра или характеристики Значение параметра
Максимальная концентрация пыли на входе, г/м³ ≤ 2*
Максимальный перепад давления ∆P, Па
- для картриджей типа ePTFE		 1800
Класс чистоты сжатого воздуха по ГОСТ Р ИСО 8573-1 [2 : 3 : 0]
Давление сжатого воздуха (рабочее),МПа (бар) 0,5-0,55 (5,0-5,5)
Напряжение питания,В (Частота, Гц) 380 (50)
Температура очищаемого газовоздушного потока,°С до 80
Максимальная рабочая температура фильтров, °С 100
Пылесборник:
- габариты общие, мм
- ёмкость, л
Ø 400 х 630
100

Технические характеристики фильтров в зависимости от модели

Модель Расход очищаемого воздуха, м3/ч Количество картриджей, шт. Площадь фильтр. поверхности, м2 Расход сжатого воздуха, л свободного воздуха в мин Масса не более, кг
при заводских настройках нагруженный режим
ФВУ-4 1200-4000 4 48 100 300 360
ФВУ-6 1800-6000 6 72 440
ФВУ-8 2400-8000 8 96 520
ФВУ-12 3600-12000 12 144 830

Рекомендации по расходу воздуха на один картридж площадью фильтрации 12 м² для некоторых наиболее распространённых процессов

**Указанные значения расхода воздуха являются приблизительными и требуют уточнения с учётом особенностей технологического процесса, дисперсного состава и свойств пыли.
Наименование процесса Рекомендуемый расход Воздуха**, м³/час Рекомендуемый тип картриджа CART
Начальная концентрация пыли на входе не должна превышать 2 г/м³
Плазменная резка 430-500 T12
Лазерная резка 500-580 T12
Газовая резка 580 T12

Краткое описание контроллеров, применяемых для управления работой системы регенерации

Модель Наименование Описание Назначение
ТК-415 Контроллер Управления клапанами Модуль управления 12-канальный приводит в действие до 24 клапанов Управление включением клапанов с определёнными длительностью, частотой и периодичностью повторения циклов
